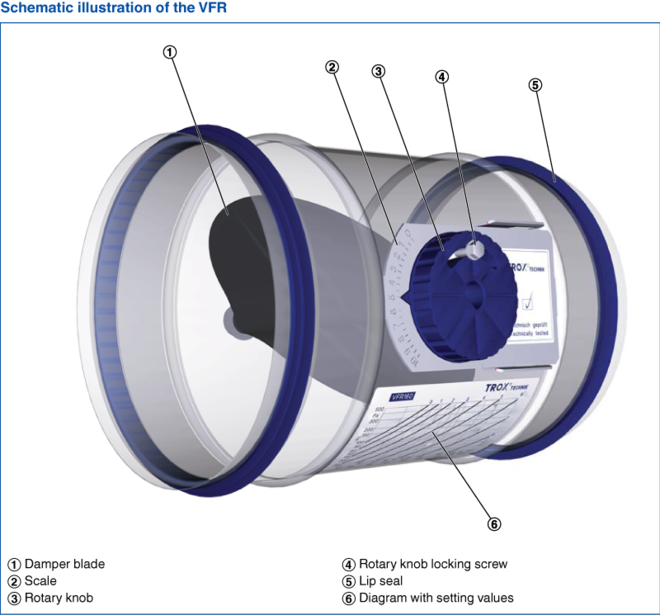

Descripción de funcionamiento
Para llevar a cabo el equilibrado del caudal de aire en secciones de conducto y mecanismos terminales de aire, la presión diferencial deberá definirse en la compuerta de equilibrado. El valor definido se podrá tomar de la curva que cada compuerta de equilibrado desarrolla. Por lo tanto, este valor podrá fijarse con el indicador de posición del accionamiento giratorio (ajuste sin intervalos 0 y 10).
Descripción de funcionamiento
Para llevar a cabo el equilibrado del caudal de aire en secciones de conducto y mecanismos terminales de aire, la presión diferencial deberá definirse en la compuerta de equilibrado. El valor definido se podrá tomar de la curva que cada compuerta de equilibrado desarrolla. Por lo tanto, este valor podrá fijarse con el indicador de posición del accionamiento giratorio (ajuste sin intervalos 0 y 10).
Tamaños nominales | 80 – 250 mm |
Rango de caudales de aire | 20 – 485 l/s o 72 – 1746 m³/h |
Presión diferencial mínima | 20 Pa |
Pérdida de carga máxima | 1000 Pa |
Temperatura de funcionamiento | 10 – 50 °C |
Estanqueidad de la lama
80 | 9 | 32 | 13 | 46 | 20 | 72 |
100 | 13 | 45 | 18 | 64 | 28 | 101 |
125 | 16 | 58 | 23 | 82 | 36 | 130 |
140 | 17 | 61 | 25 | 89 | 39 | 140 |
150 | 18 | 66 | 26 | 93 | 41 | 148 |
160 | 21 | 76 | 30 | 107 | 47 | 169 |
180 | 19 | 69 | 27 | 98 | 43 | 155 |
200 | 21 | 74 | 29 | 105 | 46 | 166 |
224 | 22 | 80 | 32 | 114 | 50 | 180 |
250 | 25 | 89 | 35 | 125 | 55 | 198 |
Las tablas de selección rápida proporcionan un buen resumen de los niveles de presión sonora que pueden alcanzarse en el local. Se podrán calcular otros valores intermedios interpolando.
Las tablas de selección rápida proporcionan un buen resumen de los niveles de presión sonora que pueden alcanzarse en el local. Se podrán calcular otros valores intermedios interpolando.
Selección rápida: Nivel de presión sonoraSelección rápida: Nivel de presión sonora
80 | 20 | 72 | 25 | 28 | 30 | 32 | 35 | 36 | 41 |
80 | 30 | 108 | 30 | 33 | 35 | 37 | 40 | 41 | 45 |
80 | 40 | 144 | 33 | 36 | 38 | 41 | 43 | 45 | 49 |
80 | 50 | 180 | 36 | 40 | 42 | 44 | 47 | 48 | 53 |
100 | 30 | 109 | 27 | 29 | 31 | 34 | 36 | 38 | 44 |
100 | 45 | 163 | 32 | 35 | 37 | 39 | 42 | 43 | 48 |
100 | 60 | 217 | 36 | 39 | 41 | 44 | 46 | 48 | 52 |
100 | 75 | 272 | 40 | 43 | 45 | 48 | 50 | 52 | 56 |
125 | 50 | 180 | 28 | 31 | 33 | 36 | 39 | 41 | 47 |
125 | 70 | 252 | 33 | 36 | 38 | 41 | 44 | 46 | 51 |
125 | 95 | 342 | 37 | 41 | 43 | 46 | 49 | 50 | 55 |
125 | 120 | 432 | 41 | 45 | 47 | 50 | 53 | 54 | 59 |
140 | 60 | 215 | 25 | 29 | 31 | 34 | 38 | 40 | 47 |
140 | 90 | 323 | 31 | 34 | 37 | 40 | 44 | 45 | 51 |
140 | 120 | 431 | 35 | 39 | 42 | 45 | 48 | 50 | 56 |
140 | 150 | 538 | 39 | 43 | 45 | 49 | 52 | 54 | 59 |
150 | 70 | 252 | 26 | 30 | 32 | 36 | 39 | 41 | 48 |
150 | 105 | 378 | 31 | 35 | 37 | 41 | 44 | 46 | 52 |
150 | 140 | 504 | 35 | 39 | 42 | 45 | 48 | 50 | 56 |
150 | 170 | 619 | 37 | 42 | 44 | 48 | 51 | 53 | 58 |
160 | 80 | 612 | 27 | 30 | 33 | 36 | 39 | 41 | 48 |
160 | 120 | 432 | 33 | 37 | 39 | 42 | 45 | 47 | 53 |
160 | 155 | 558 | 38 | 41 | 44 | 47 | 50 | 51 | 57 |
160 | 195 | 702 | 41 | 45 | 47 | 50 | 53 | 54 | 59 |
180 | 100 | 358 | 25 | 29 | 32 | 35 | 39 | 41 | 48 |
180 | 150 | 540 | 31 | 35 | 38 | 41 | 45 | 47 | 53 |
180 | 200 | 720 | 35 | 39 | 42 | 45 | 48 | 50 | 56 |
180 | 250 | 900 | 38 | 42 | 45 | 48 | 51 | 53 | 59 |
200 | 125 | 450 | 26 | 30 | 33 | 37 | 41 | 43 | 51 |
200 | 185 | 665 | 32 | 36 | 39 | 42 | 46 | 48 | 55 |
200 | 245 | 882 | 36 | 40 | 43 | 47 | 50 | 52 | 59 |
200 | 310 | 1116 | 39 | 44 | 46 | 50 | 54 | 56 | 62 |
224 | 155 | 557 | 24 | 28 | 31 | 35 | 39 | 41 | 47 |
224 | 230 | 828 | 28 | 32 | 35 | 39 | 42 | 44 | 50 |
224 | 310 | 1115 | 32 | 36 | 38 | 42 | 45 | 47 | 53 |
224 | 385 | 1386 | 34 | 38 | 41 | 44 | 48 | 49 | 55 |
250 | 195 | 702 | 24 | 28 | 32 | 36 | 41 | 43 | 52 |
250 | 290 | 1043 | 28 | 33 | 36 | 40 | 45 | 47 | 56 |
250 | 385 | 1386 | 31 | 36 | 40 | 44 | 49 | 51 | 59 |
250 | 485 | 1746 | 34 | 39 | 43 | 47 | 52 | 54 | 62 |
Compuertas circulares para el equilibrado de caudal de aire en sistemas de climatización, adecuadas para impulsión y retorno de aire, disponibles en 10 tamaños nominales.
Adecuada para presiones de conducto de hasta 1000 Pa.
Unidad lista para instalar formada por una carcasa con compuerta de regulación y accionamiento giratorio para equilibrado sin intervalos de caudales de aire.
Boca con junta de labio para la conexión a redes de conducto, en cumplimiento con EN 1506 o EN 13180.
Estanqueidad de la carcasa en cumplimiento con EN 1751, clase C
Características especiales
Materiales y acabados
Ejecución de chapa de acero galvanizado
Variante en acero inxidable (A2)
Ejecución
Datos técnicos
Dimensiones
Ruido de aire generado
Compuertas circulares para el equilibrado de caudal de aire en sistemas de climatización, adecuadas para impulsión y retorno de aire, disponibles en 10 tamaños nominales.
Adecuada para presiones de conducto de hasta 1000 Pa.
Unidad lista para instalar formada por una carcasa con compuerta de regulación y accionamiento giratorio para equilibrado sin intervalos de caudales de aire.
Boca con junta de labio para la conexión a redes de conducto, en cumplimiento con EN 1506 o EN 13180.
Estanqueidad de la carcasa en cumplimiento con EN 1751, clase C
Características especiales
Materiales y acabados
Ejecución de chapa de acero galvanizado
Variante en acero inxidable (A2)
Ejecución
Datos técnicos
Dimensiones
Ruido de aire generado
Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.
Accesorios para control
Actuadores para ajuste mín/máx | |||
E01 | Actuador con potenciómetros TROX/Gruner | 24 V AC/DC | – |
E02 | Actuador con potenciómetros TROX/Gruner | 230 V AC | – |
M01 | Actuador con topes mecánicos TROX/Belimo | 24 V AC/DC | – |
M02 | Actuador con topes mecánicos TROX/Belimo | 230 V AC | – |
Actuadores proporcionales | |||
E03 | Actuador con potenciómetros TROX/Gruner | 24 V AC/DC | – |
Instalación y puesta en servicio
Instalación y puesta en servicio
Espacio adicional requerido
Sin actuador | 200 | 200 | 200 |
Con actuador E0* | 200 | 200 | 300 |
Con actuador M0* | 200 | 200 | 230 |
Principales dimensiones
ØD [mm]
Compuertas de cierre y equilibrado fabricadas en acero inoxidable: Diámetro exterior de la boca de conexión
Compuertas de cierre fabricadas en plástico: Diámetro interior de la boca de conexión
ØD₁ [mm]
Distancia entre dámetros de las bridas
ØD₂ [mm]
Diámetro exterior de las bridas
ØD₄ [mm]
Diámetro interior de los taladros de la brida
L [mm]
Longitud de la unidad incluyendo la boca
L₁ [mm]
Longitud de la carcasa o del revestimiento acústico
n [ ]
Número de taladros de la brida
T [mm]
Espesor de brida
m [kg]
Peso de la unidad incluyendo un mínimo exigido de accesorios
Datos acústicos
LPA [dB(A)]
Nivel de presión sonora del ruido generado por el aire de la compuerta de cierre o equilibrado, teniendo en cuenta la atenuación del sistema en dB (A)
Todas las presiones sonoras están basadas en 20 µPa.
Caudales de aire
V [m³/h] y [l/s]
Caudal de aire
Pérdida de carga
Δpst [Pa]
Presión diferencial estática
