XSA

Silenciadores con celdillas para la reducción del ruido emitido por el ventilador y el ruido de aire regenerado en sistemas de climatización. Efecto atenuador por amortiguación. Elevada eficiencia energética, así como ensayado y con certificación higiénica.

Silenciadores integrados por una carcasa con conexiones para conducto y celdillas. Celdillas formadas por un marco de perfil aerodinámico (radio > 15 mm) y lana mineral.

Pestañas del marco dobladas para protección del relleno aislante.

Atenuación acústica y potencia sonora del ruido de aire regenerado medida en cumplimiento con ISO 7235.

Cumple con las exigencias higiénicas de la norma VDI 6022, DIN 1946, partes 2 y 4, así como la norma VDI 3803.

Características especiales

• Para una mayor atenuación acústica, incluso a altas frecuencias
• Pérdida de carga hasta un 30 % inferior
• Elevado ahorro energético y/o de espacio, gracias a su marco de perfil aerodinámico
• Ensayo y certificación higiénica
• Ejecución en tramos disponible para unidades de gran tamaño

Materiales y acabados

• Carcasa y marco de celdillas de chapa de acero galvanizado
• Brida estándar y secciones en esquina de acero galvanizado
• Material aislante de lana mineral

Lana mineral

• En cumplimiento con EN 13501, resistente al fuego clase A1, no inflamable
• Calidad RAL marca RAL-GZ 388
• Biosoluble y, por lo tanto, higénicamente seguro en cumplimiento con la normativa alemana TRGS 905 (Normativa Técnica para Sustancias Peligrosas) y la directiva EU 97/69/EC
• Reforzado con material de fibra de vidrio para protección frente a la erosión producida por velocidades del flujo de aire de hasta 20 m/s
• Inerte a hongos y al crecimiento de bacterias

Ejecución

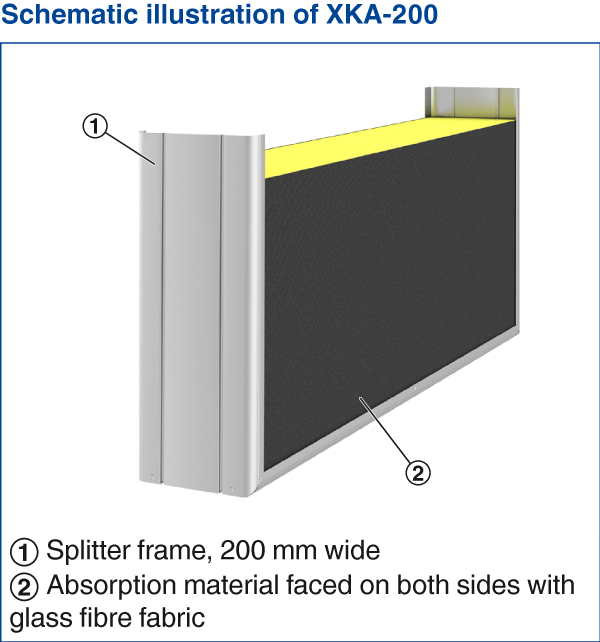

Acabado de celdilla

• F: Fibra de vidrio
• L: Fibra de vidrio y chapa metálica perforada para protección del material aislante

Conexión a conducto

• P: Brida estándar 30 mm
• W: Marco del tramo en esquina 35 × 35 × 3 mm

Datos técnicos

• Espesor de celdilla: 100, 200, 230, 300 mm
• Tamaños nominales: XSA100: 140 × 150 × 500 mm – 2400 × 1800 × 1500 mm, XSA200: 250 × 150 × 500 mm – 2400 × 1800 × 1500 mm, XSA230: 288 × 150 × 500 mm – 2400 × 1800 × 1500 mm, XSA300: 375 × 150 × 500 mm – 2400 × 1800 × 1500 mm
• Partición en anchura: 2401 – 4800 mm
• Partición en altura: 1801 – 3600 mm
• Longitud por tramos: 1501 – 3000 mm
• Tamaños intermedios en incrementos de 1 mm
• Temperatura de funcionamiento: – 100 °C

La longitud (L) de las celdillas acústicas y de los silenciadores de celdillas dependerán siempre del sentido del flujo de aire.

Dimensiones

• B _______________________ [mm]
• H _______________________ [mm]
• L (en el sentdio del flujo del aire) __________ [mm]
• V _______________________ [m³/h]
• D_e at 250 Hz ________________ [dB]
• Δp_st _______________________ [Pa]

Silenciadores con celdillas para la reducción del ruido emitido por el ventilador y el ruido de aire regenerado en sistemas de climatización. Efecto atenuador por amortiguación. Elevada eficiencia energética, así como ensayado y con certificación higiénica.

Silenciadores integrados por una carcasa con conexiones para conducto y celdillas. Celdillas formadas por un marco de perfil aerodinámico (radio > 15 mm) y lana mineral.

Pestañas del marco dobladas para protección del relleno aislante.

Atenuación acústica y potencia sonora del ruido de aire regenerado medida en cumplimiento con ISO 7235.

Cumple con las exigencias higiénicas de la norma VDI 6022, DIN 1946, partes 2 y 4, así como la norma VDI 3803.

Características especiales

• Para una mayor atenuación acústica, incluso a altas frecuencias
• Pérdida de carga hasta un 30 % inferior
• Elevado ahorro energético y/o de espacio, gracias a su marco de perfil aerodinámico
• Ensayo y certificación higiénica
• Ejecución en tramos disponible para unidades de gran tamaño

Materiales y acabados

• Carcasa y marco de celdillas de chapa de acero galvanizado
• Brida estándar y secciones en esquina de acero galvanizado
• Material aislante de lana mineral

Lana mineral

• En cumplimiento con EN 13501, resistente al fuego clase A1, no inflamable
• Calidad RAL marca RAL-GZ 388
• Biosoluble y, por lo tanto, higénicamente seguro en cumplimiento con la normativa alemana TRGS 905 (Normativa Técnica para Sustancias Peligrosas) y la directiva EU 97/69/EC
• Reforzado con material de fibra de vidrio para protección frente a la erosión producida por velocidades del flujo de aire de hasta 20 m/s
• Inerte a hongos y al crecimiento de bacterias

Ejecución

Acabado de celdilla

• F: Fibra de vidrio
• L: Fibra de vidrio y chapa metálica perforada para protección del material aislante

Conexión a conducto

• P: Brida estándar 30 mm
• W: Marco del tramo en esquina 35 × 35 × 3 mm

Datos técnicos

• Espesor de celdilla: 100, 200, 230, 300 mm
• Tamaños nominales: XSA100: 140 × 150 × 500 mm – 2400 × 1800 × 1500 mm, XSA200: 250 × 150 × 500 mm – 2400 × 1800 × 1500 mm, XSA230: 288 × 150 × 500 mm – 2400 × 1800 × 1500 mm, XSA300: 375 × 150 × 500 mm – 2400 × 1800 × 1500 mm
• Partición en anchura: 2401 – 4800 mm
• Partición en altura: 1801 – 3600 mm
• Longitud por tramos: 1501 – 3000 mm
• Tamaños intermedios en incrementos de 1 mm
• Temperatura de funcionamiento: – 100 °C

La longitud (L) de las celdillas acústicas y de los silenciadores de celdillas dependerán siempre del sentido del flujo de aire.

Dimensiones

• B _______________________ [mm]
• H _______________________ [mm]
• L (en el sentdio del flujo del aire) __________ [mm]
• V _______________________ [m³/h]
• D_e at 250 Hz ________________ [dB]
• Δp_st _______________________ [Pa]

Este texto para especificación describe las propiedades generales del producto. Con nuestro programa Easy Product Finder se pueden generar textos para otras ejecuciones de producto.

• B: 200 (sólo XSA100), 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400
• XSA100: tamaños intermedios 140 – 2399 mm en incrementos de 1 mm
• XSA200: tamaños intermedios 250 – 2399 mm en incrementos de 1 mm
• XSA230: tamaños intermedios 288 – 2399 mm en incrementos de 1 mm
• XSA300: tamaños intermedios 375 – 2399 mm en incrementos de 1 mm
• Partición en anchura: 2401 – 4800 mm, en incrementos de 1 mm
• H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm (en tamaños intermedios 150 – 1799 mm en incrementos de 1 mm)
• Partición en altura: 1801 – 4800 mm, en incrementos de 1 mm
• L: 500, 750, 1000, 1250, 1500 mm (tamaños intermedios 501 – 1499 mm en incrementos de 1 mm)
• Partición en longitud: 1501 – 2999 mm en incrementos de 1 mm

El peso total del silenciador de celdillas incluye el peso de la carcasa (con brida estándar o marco en esquina) y de todas las celdillas.

El programa de diseño Easy Product Finder ofrece la posibilidad de calcular el peso total para tamaños intermedios.

Consultar los detalles del producto para mayor información sobre los taladros en esquina y la brida taladrada

• B: 200 (sólo XSA100), 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400
• XSA100: tamaños intermedios 140 – 2399 mm en incrementos de 1 mm
• XSA200: tamaños intermedios 250 – 2399 mm en incrementos de 1 mm
• XSA230: tamaños intermedios 288 – 2399 mm en incrementos de 1 mm
• XSA300: tamaños intermedios 375 – 2399 mm en incrementos de 1 mm
• Partición en anchura: 2401 – 4800 mm, en incrementos de 1 mm
• H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm (en tamaños intermedios 150 – 1799 mm en incrementos de 1 mm)
• Partición en altura: 1801 – 4800 mm, en incrementos de 1 mm
• L: 500, 750, 1000, 1250, 1500 mm (tamaños intermedios 501 – 1499 mm en incrementos de 1 mm)
• Partición en longitud: 1501 – 2999 mm en incrementos de 1 mm

El peso total del silenciador de celdillas incluye el peso de la carcasa (con brida estándar o marco en esquina) y de todas las celdillas.

El programa de diseño Easy Product Finder ofrece la posibilidad de calcular el peso total para tamaños intermedios.

Consultar los detalles del producto para mayor información sobre los taladros en esquina y la brida taladrada

Carcasa de silenciador, longitud nominal

L

mm

500

750

1000

1250

1500

Carcasa de silenciador, altura nominal

H

mm

300

600

900

1200

1500

1800

Carcasa de silenciador, anchura nominal

B	XSA100			XSA200			XSA230			XSA300
B	T	n	S	T	n	S	T	n	S	T	n	S
B	mm	–	mm	mm	–	mm	mm	–	mm	mm	–	mm
200	100	1	100	–	–	–	–	–	–	–	–	–
400	100	2	100	200	1	200	230	1	85	300	1	100
600	100	2 – 4	50 – 200	200	2	100	230	2	70	300	1	300
800	100	3 – 5	60 – 167	200	2 – 3	67 – 200	230	2	170	300	1 – 2	100 – 250
1000	100	4 – 7	43 – 150	200	3 – 4	50 – 133	230	3	103	300	2	200
1200	100	4 – 8	50 – 200	200	3 – 5	40 – 200	230	3 – 4	70 – 170	300	2 – 3	100 – 300
1400	100	5 – 10	40 – 180	200	4 – 5	80 – 150	230	3 – 5	50 – 237	300	3 – 4	50 – 167
1600	100	6 – 11	46 – 200	200	4 – 7	57 – 200	230	4 – 5	90 – 170	300	3 – 4	100 – 233
1800	100	6 – 12	50 – 200	200	5 – 8	50 – 160	230	4 – 6	70 – 220	300	3 – 5	60 – 300
2000	100	7 – 14	43 – 186	200	5 – 8	50 – 200	230	5 – 7	56 – 170	300	4 – 5	100 – 200
2200	100	7 – 15	47 – 200	200	6 – 9	44 – 167	230	5 – 7	84 – 186	300	4 – 6	67 – 250
2400	100	8 – 16	50 – 200	200	6 – 10	40 – 200	230	6 – 8	70 – 170	300	4 – 7	43 – 300

Carcasa de silenciador con brida estándar, L = 500, pesos

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	2000	2400
mm	kg
300	6	8	10	12	14	16	18	20	24	28
600	9	11	13	15	17	19	21	23	27	31
900	12	14	16	18	20	22	24	26	30	34
1200	15	17	19	21	23	25	27	29	33	37
1500	18	20	22	24	26	28	30	32	36	40
1800	21	23	25	27	29	31	33	35	39	43

Carcasa de silenciador con brida estándar L = 750, pesos

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	2000	2400
mm	kg
300	8	10	13	16	19	22	25	27	33	38
600	13	15	18	21	24	26	29	31	36	42
900	17	19	22	25	28	30	33	35	40	46
1200	21	23	26	29	32	34	37	39	44	50
1500	25	27	30	33	36	38	41	43	48	54
1800	29	31	34	37	40	42	45	47	52	58

Carcasa de silenciador con brida estándar, L = 1000, pesos

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	2000	2400
mm	kg
300	10	14	17	20	24	27	30	34	41	48
600	15	19	22	25	29	32	35	39	46	53
900	20	24	27	30	34	37	40	44	51	58
1200	25	29	32	35	39	43	46	50	57	63
1500	30	34	37	40	44	48	51	55	62	68
1800	35	39	42	45	49	53	56	60	67	73

Carcasa de silenciador con brida estándar, L = 1250, pesos

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	2000	2400
mm	kg
300	13	17	21	25	29	33	37	41	49	58
600	19	23	27	31	35	39	43	47	54	64
900	25	29	33	37	41	45	49	53	60	70
1200	31	35	39	43	47	51	55	59	66	76
1500	37	41	45	49	53	58	62	65	72	82
1800	43	47	51	55	59	64	68	71	78	88

Carcasa de silenciador con brida estándar, L = 1500, pesos

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	2000	2400
mm	kg
300	15	19	24	29	33	39	44	48	58	68
600	22	26	31	36	40	46	51	55	65	75
900	30	34	39	44	48	53	58	62	72	82
1200	37	41	46	51	55	60	65	69	79	89
1500	44	48	53	58	62	68	73	77	87	97
1800	51	55	59	65	69	75	80	84	93	104

Carcasa de silenciador con marco en esquina L = 500, pesos

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	2000	2400
mm	kg
300	9	13	16	19	23	25	28	32	39	45
600	14	18	21	24	28	30	33	37	44	50
900	18	22	25	28	32	35	38	42	49	55
1200	23	27	30	33	37	40	43	47	54	59
1500	28	32	35	38	42	45	48	52	59	64
1800	33	37	40	43	47	50	53	57	64	69

Carcasa de silenciador con marco en esquina, L = 750, pesos

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	2000	2400
mm	kg
300	8	12	16	20	24	25	29	33	41	45
600	13	17	21	25	29	30	34	38	46	50
900	17	21	25	29	33	35	39	43	51	55
1200	22	26	30	34	38	40	44	48	56	59
1500	27	31	35	39	43	45	49	53	61	64
1800	32	36	40	44	48	50	54	58	66	69

Carcasa de silenciador con marco en esquina, L = 1000, pesos

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	2000	2400
mm	kg
300	14	18	23	28	32	37	42	46	56	65
600	21	25	30	35	39	44	49	53	63	72
900	28	32	37	42	46	51	56	60	70	79
1200	35	39	44	49	53	58	63	67	77	86
1500	42	46	51	56	60	65	70	74	84	93
1800	49	53	58	63	67	72	77	81	91	100

Carcasa de silenciador con marco en esquina, L = 1250, pesos

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	2000	2400
mm	kg
300	15	21	26	31	37	42	47	53	63	75
600	23	29	34	39	45	51	56	62	72	83
900	31	37	42	47	53	59	64	70	80	91
1200	40	46	51	56	62	67	73	79	89	99
1500	48	54	59	64	70	75	80	86	96	107
1800	56	62	67	72	78	83	88	94	104	115

Carcasa de silenciador con marco en esquina, L = 1500, pesos

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	2000	2400
mm	kg
300	18	24	30	36	42	48	54	60	72	85
600	27	33	39	45	51	57	63	69	81	94
900	36	42	48	54	60	66	72	78	90	103
1200	45	51	57	63	69	76	82	88	100	112
1500	54	60	66	72	78	85	91	97	109	122
1800	63	69	75	81	87	94	100	106	118	131

XKA100, pesos

H	Fibra de vidrio (-F)					Fibra de vidrio y chapa perforada de acero (-L)
H	L [mm]
H	500	750	1000	1250	1500	500	750	1000	1250	1500
mm	kg
300	2	2	3	4	4	3	4	5	6	7
600	3	4	4	5	6	5	7	9	11	13
900	4	5	6	7	8	7	10	12	15	18
1200	5	6	7	9	10	9	12	16	20	23
1500	5	7	9	10	12	11	15	20	24	28
1800	7	9	11	14	16	13	19	24	30	35

XKA200, pesos

H	Fibra de vidrio (-F)					Fibra de vidrio y chapa perforada de acero (-L)
H	L [mm]
H	500	750	1000	1250	1500	500	750	1000	1250	1500
mm	kg
300	3	4	5	6	7	4	6	7	9	10
600	5	6	8	9	11	7	10	12	15	18
900	6	8	11	13	15	10	13	17	21	25
1200	8	11	13	16	19	12	17	22	27	32
1500	10	13	16	19	22	15	21	27	33	39
1800	12	16	21	25	29	19	26	34	41	49

XKA230, pesos

H	Fibra de vidrio (-F)					Fibra de vidrio y chapa perforada de acero (-L)
H	L [mm]
H	500	750	1000	1250	1500	500	750	1000	1250	1500
mm	kg
300	3	5	6	7	8	4	6	8	10	11
600	5	7	9	11	12	7	10	13	16	19
900	7	10	12	14	17	10	14	19	23	27
1200	9	12	15	18	21	13	19	24	29	34
1500	11	15	18	22	25	16	23	29	35	42
1800	14	19	24	28	33	20	29	37	45	53

XKA300, pesos

H	Fibra de vidrio (-F)					Fibra de vidrio y chapa perforada de acero (-L)
H	L [mm]
H	500	750	1000	1250	1500	500	750	1000	1250	1500
mm	kg
300	4	6	7	9	10	5	7	9	11	14
600	7	9	11	14	16	9	12	16	19	22
900	9	12	15	18	21	12	17	22	27	31
1200	12	15	19	23	27	16	22	28	34	40
1500	14	19	23	28	33	19	27	34	42	49
1800	18	24	30	36	42	24	34	43	53	62
