VFC

PARA BAJAS VELOCIDADES DE AIRE

Unidad circular de funcionamiento autónomo encargada de la regulación del caudal de aire de impulsión y retorno de aire en instalaciones con un sistema de caudal constante de aire, adecuada para bajas velocidades de aire

Indicados para bajas velocidades de aire desde 0.8 m/s
Sencilla puesta en servicio

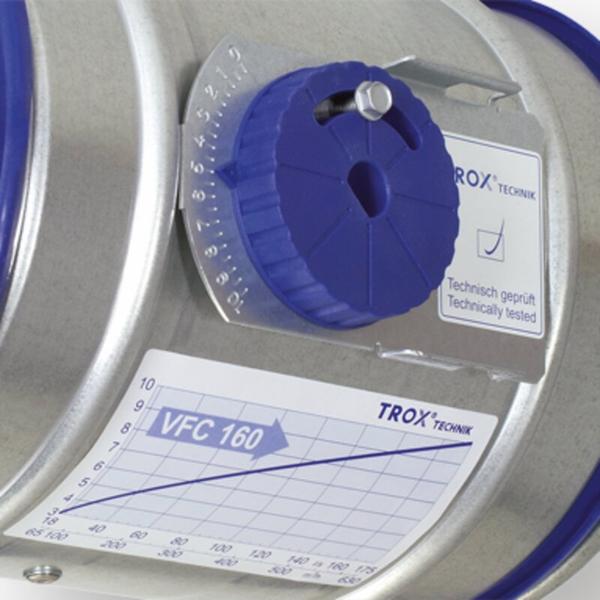

El caudal de aire se ajuste mediante un mando giratorio y una escala situada en el exterior de la carcasa
Sencilla renovación de un actuador
Posibilidad de instalación en cualquier orientación libre de mantenimiento
Estanqueidad de la carcasa en cumplimiento con EN 1751, clase C

Equipamiento opcional y accesorios

Silenciador secundario serie CA, CS o CF para la reducción del ruido de aire regenerado
Batería de agua caliente serie WL y batería eléctrica serie EL para el recalentamiento del aire

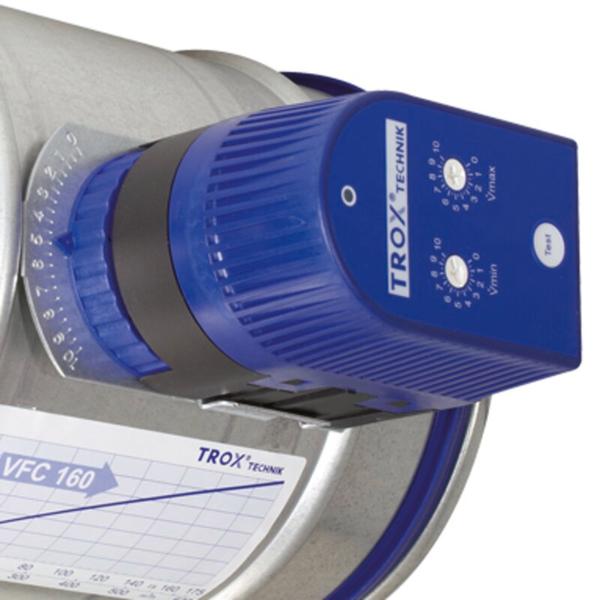

Actuador para caudales variables de aire o para selección entre V_min / V_max

Generalidades

Aplicación
Unidad terminal VAC de ejecución circular Serie VFC para una regulación precisa del caudal de aire tanto en impulsión como en retorno, adecuada para su instalación en sistemas de caudal constante de aire
Regulación de caudal de aire autónoma sin fuente externa de alimentación
Para bajas velocidades de aire
Gestión simplificada de proyectos con pedidos basados en tamaños nominales

Características especiales
Caudal de aire de consigna ajustable mediante escala
Fácil reemplazo del actuador
Funcionamiento sin problemas incluso con condiciones desfavorables antes de la unidad (se requiere de un tramo recto antes de la unidad de 1.5 D)
Instalación en cualquier orientación
Unidades ajustadas y comprobadas en fábrica en banco de pruebas antes de su suministro

Descripción

Partes y características

Controlador listos para funcionar
Casquillos de baja fricción de la lama de la compuerta (ambos lados)
Membrana que funciona como una compuerta oscilante
Muelle de retorno
Mando giratorio con puntero para ajuste de del rango de caudal de aire
Junta

Accesorios

Actuadores mín/máx: Actuadores para contacto entre el caudal de aire de consigna mínimo y máximo
Actuadores modulares: Actuadores para un equilibrado a intervalos del caudal de aire

Accesorios opcionales

Silenciador secundario Series CA, CS ó CF
Batería de agua caliente Serie WL
Batería eléctrica Serie EL

Características constructivas

Carcasa circular Cuello con junta de labio adecuado para conexión a conductos circulares, en cumplimiento con EN 1506 o EN 13180 Compuerta de regulación con casquillos de baja fricción y membrana especial

Materiales y acabados

Carcasa de chapa de acero galvanizado Compuerta de regulación y resto de componentes de plástico calidad UL 94, en cumplimiento con DIN 4102, con clasificación B2 Muelle de retorno de acero inoxidable Membrana de poliuretano

Información técnica

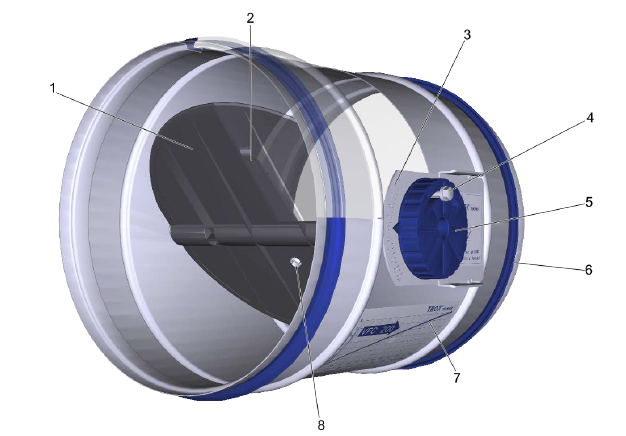

Vista esquemática de la unidad VFC

① Lama de compuerta
② Muelle de retorno
③ Escala para ajuste de caudal de aire
④ Mando giratorio con tornillo de seguridad
⑤ Mando giratorio
⑥ Junta de labio
⑦ Curva de valores de ajuste
⑧ Entrada de aire a membrana

Descripción de funcionamiento

Los controladores de caudal de aire funcionan sin suministro de energía exterior.

Compuerta de regulación con casquillos de baja fricción regulable mediante fuerzas aerodinámicas, de manera que el caudal de aire se mantiene constante entre un rango de presión diferencial.

Las fuerzas aerodinámicas del flujo de aire crean un par de giro de cierre en la compuerta de regulación.

La membrana se expande e incrementa su fuerza, mientras que al mismo tiempo se produce un movimiento oscilante en la compuerta.

La fuerza de cierre encuentra la oposición que ejerce un muelle de retorno, que a su vez ajusta la posición de la lama de la compuerta de manera que el caudal de aire se mantiene en su posición.

Debido a la variación de la presión diferencial, el muelle de retorno ajusta la posición de la lama de la compuerta, haciendo que el caudal de aire se mantenga sin tan apenas oscilación.

Puesta en servicio de manera eficiente

El caudal del valor de consigna se ajusta de manera rápida y sencilla con el puntero que incorpora la escala situada en el exterior de la unidad, sin necesidad de mediciones.

La principal ventaja que obtenemos con compuertas de equilibrado, es que evitamos tener que llevar a cabo nuevas mediciones o ajustes. En caso de que se produzca una variación en la presión del sistema, provocada por la apertura o el cierre de la red de conductos, la compuerta de equilibrado modifica los caudales de aire del sistema completo, esto no sucedería sin embargo con controladores de caudal de aire funcionamiento autónomo. Un controlador de funcionamiento autónomo reacciona inmediatamente, ajustando la posición de la la lama de la compuerta de regulación, manteniendo constante el caudal de aire definido

Tamaños nominales	80 – 250 mm
Rango de caudales de aire	6 – 370 l/s
Rango de caudales de aire	22 – 1330 m³/h
Ajuste del rango de caudales de aire	aprox. 10 – 100 % del caudal de aire nominal
Precisión de regulación	aprox. ± 10 % del caudal nominal de aire
Presión diferencial estática mínima	30 Pa
Presión diferencial	30 – 500 Pa
Temperatura de funcionamiento	10 – 50 °C

Tabla de selección rápida: Nivel de presión sonora con una presión diferencial de 50 Pa

① VFC ② VFC con silenciado secundario CS/CF, aislamiento de 50 mm, longitud 500 mm ③ VFC con silenciador secundario CS/CF, aislamiento de 50 mm, longitud 1000 mm ④ VFC con silenciador secundario CS/CF, aislamiento de 50 mm, longitud 1500 mm

Controladores de ejecución circular para sistemas de caudal constante y variable de aire con bajas velocidades de aire, funcionamiento autónomo sin necesidad de suministro de energía externa, adecuados para la impulsión o retorno del aire, disponibles en 6 tamaños nominales.
Unidad lista para puesta en servicio integrada por una carcasa con compuerta de regulación con casquillos de baja fricción, membrana, muelle de retorno y un mando giratorio para el ajuste de los caudales de consigna
Presión diferencial: 30 – 500 Pa
Caudal de aire: máx. 10 : 1
Cuello con junta de labio adecuado para conexión a conductos circulares, en cumplimiento con EN 1506 o EN 13180
Estanqueidad de la carcasa en cumplimiento con EN 1751, clase C

Características especiales

Caudal de aire de consigna ajustable mediante escala
Fácil reemplazo del actuador
Funcionamiento sin problemas incluso con condiciones desfavorables antes de la unidad (se requiere de un tramo recto antes de la unidad de 1.5 D)
Instalación en cualquier orientación
Unidades ajustadas y comprobadas en fábrica en banco de pruebas antes de su suministro

Materiales y acabados

Carcasa de chapa de acero galvanizado
Compuerta de regulación y resto de componentes de plástico calidad UL 94, en cumplimiento con DIN 4102, con clasificación B2
Muelle de retorno de acero inoxidable
Membrana de poliuretano

Datos técnicos

Tamaños nominales: 80 – 250 mm
Rango de caudales de aire: 6 – 370 l/s o 22 – 1330 m³/h
Rango de regulación de caudal de aire, aprox., 10 – 100 % del caudal de aire nominal
Precisión de medida: aprox. ± 10 % del caudal de aire nominal
Presión diferencial: 30 – 500 Pa

Código de pedido
