PKV

Conforme à VDI 6022

Passive chilled beam in nominal lengths of up to 3000 mm and with a horizontal heat exchanger

Passive chilled beam with 2-pipe heat exchanger for ceiling installation, either freely suspended or above an open cell ceiling

For room heights from 2.60 m
Comfortable room cooling
Water connection from the side or from the top
3 standard widths and heights for optimum dissipation of heat loads

Optional equipment and accessories

Control package
Aluminium frame with perforated metal facing
Heat exchanger powder-coated black
Powder coating in many different colours, e.g. RAL CLASSIC or NCS

Application

Application

Passive chilled beam of Type PKV for ceiling installation, either freely suspended or above an open cell ceiling, suitable for room heights from 2.60 m
Dissipation of high heat loads using a 2-pipe heat exchanger
Energy-efficient solution since water is used as a medium for heating and cooling
Passive chilled beam (no supply air) for new buildings and refurbishment projects

Special characteristics

Air-water component for the dissipation of heat loads
Horizontal heat exchanger as 2-pipe system
Aesthetic frame and perforated metal facing for freely suspended installation in comfort areas
Water connections at the narrow side, Ø12 mm Cu pipe, with plain tails, either straight or 90° bent upwards

Description

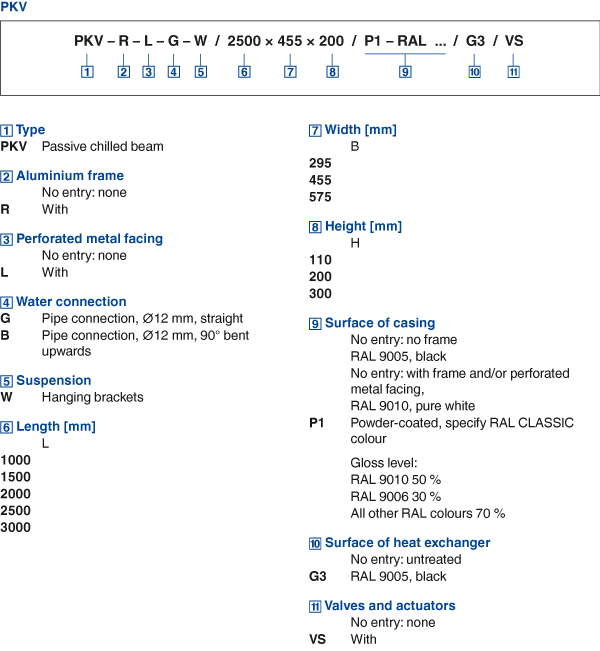

Variants

PKV-0: Casing and heat exchanger
PKV-L: Including perforated metal facing
PKV-R-L: Including frame and perforated metal facing

Construction

PKV-0 (without frame): Powder-coated RAL 9005, black, gloss level 70 %
PKV-L (with perforated metal facing): Powder-coated RAL 9010, pure white, gloss level 50 %
PKV-R-L (with frame and perforated metal facing): Powder-coated RAL 9010, pure white, gloss level 50 %
P1: Powder-coated in any other RAL colour, gloss level 70 %
G3: Heat exchanger, powder-coated RAL 9005, black, gloss level 70 %

Attachments

Frame
Perforated metal facing

Useful additions

Connecting hoses
Control equipment consisting of control panel including a controller with integral room temperature sensor; valve and valve actuator; and compression coupler

Materials and surfaces

Casing and perforated metal facing made of galvanised sheet steel
Frame (PKV-R) made of aluminium
Heat exchanger with copper tubes and aluminium fins, and with galvanised flanges
Casing without frame: powder-coated black (RAL 9005) as standard
Casing with frame and/or perforated metal facing: powder-coated pure white (RAL 9010) as standard

Información técnica

Functional description

Passive chilled beams are used to dissipate high heat loads.

Warm room air rises due to thermal buoyancy, is cooled by the heat exchanger, then slowly flows downwards again to the occupied zone.

Passive chilled beams of Type PKV, without frame for installation above open cell ceilings, or with frame for freely suspended installation, suitable for the dissipation of high heat loads.

Special characteristics

Air-water component for the dissipation of heat loads
Horizontal heat exchanger as 2-pipe system
Aesthetic frame and perforated metal facing for freely suspended installation in comfort areas
Water connections at the narrow side, Ø12 mm Cu pipe, with plain tails, either straight or 90° bent upwards

Materials and surfaces

Casing and perforated metal facing made of galvanised sheet steel
Frame (PKV-R) made of aluminium
Heat exchanger with copper tubes and aluminium fins, and with galvanised flanges
Casing without frame: powder-coated black (RAL 9005) as standard
Casing with frame and/or perforated metal facing: powder-coated pure white (RAL 9010) as standard

Construction

PKV-0 (without frame): Powder-coated RAL 9005, black, gloss level 70 %
PKV-L (with perforated metal facing): Powder-coated RAL 9010, pure white, gloss level 50 %
PKV-R-L (with frame and perforated metal facing): Powder-coated RAL 9010, pure white, gloss level 50 %
P1: Powder-coated in any other RAL colour, gloss level 70 %
G3: Heat exchanger, powder-coated RAL 9005, black, gloss level 70 %

Technical data

Nominal length: 1000, 1500, 2000, 2500, 3000 mm
Nominal width: 295, 455, 575 mm
Nominal height: 110, 200, 300 mm
Width of heat exchanger: 280, 440, 560 mm
Cooling capacity: up to 1000 W
Max. operating pressure, water side: 6 bar
Max. operating temperature: 75 °C
